Speichersteuerung für maximale Speicherleistung und Lebensdauer


Der Control Cube und EMS Cube übernehmen als zentrale Infrastrukturkomponenten die Daten- und Steuerkommunikation im PV-Park.

Sie vernetzen Erzeugung, Steuerung und weitere Systemkomponenten, koordinieren Energieflüsse in Echtzeit und steuern über den Lynus-EZA-Regler den Netzanschlusspunkt netzkonform. So setzen sie Lade- und Entladestrategien optimal um.

Jetzt anfragen

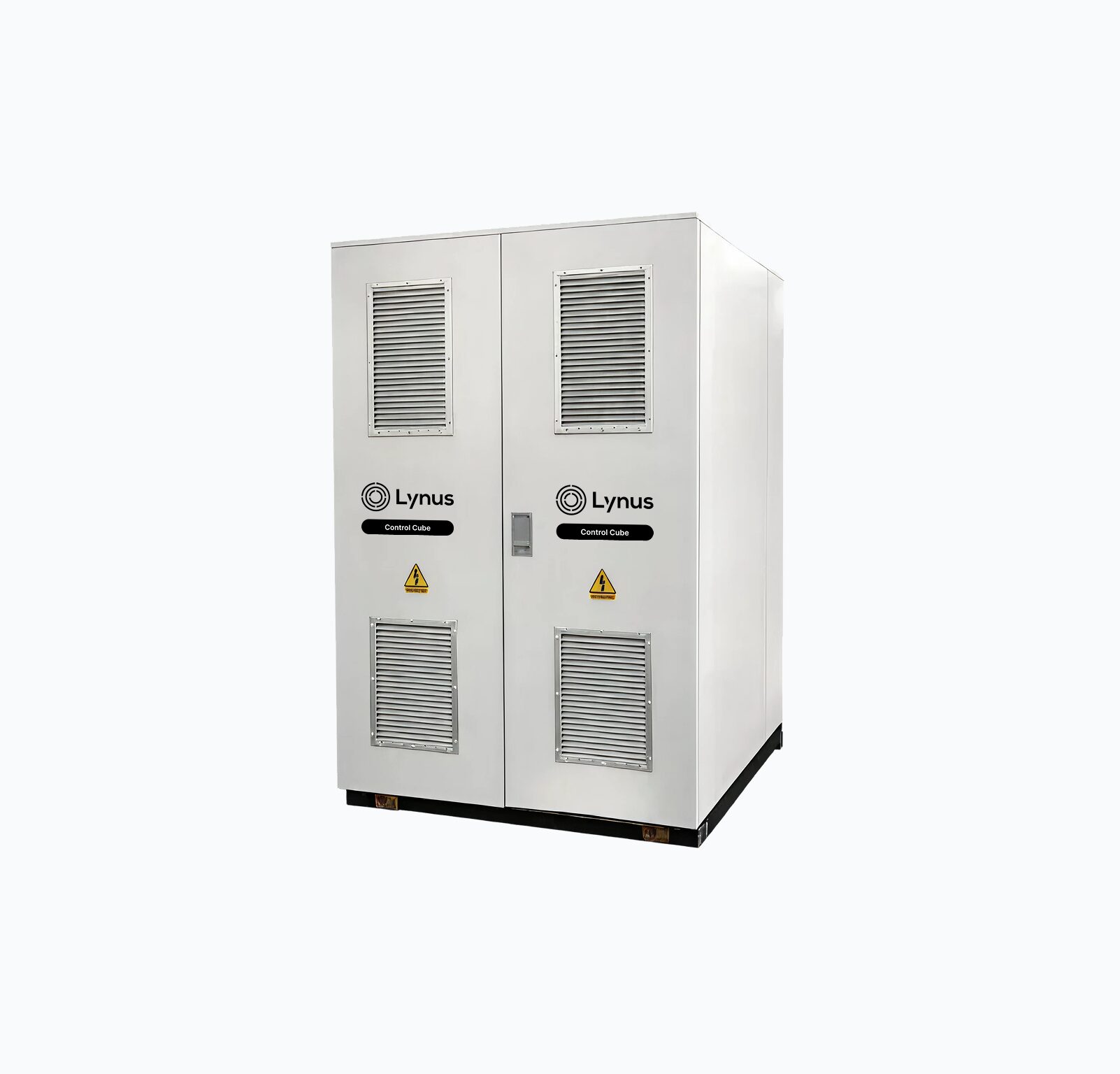

Control Cube – zentrale Steuereinheit für Batteriespeicher

Der Control Cube dient als Schnittstelle zwischen Wechselrichter, Trafostation und Batteriespeicher. Er verbindet bestehende oder neue PV-Anlagen mit Speichersystemen und stellt sicher, dass alle Komponenten reibungslos zusammenarbeiten. Ein Control Cube kann bis zu sieben Batteriespeicher pro Cluster steuern.

Die Speichersteuerung vereint mehrere Funktionen in einer kompakten Einheit.

• AC-Verteilung für sichere und saubere elektrische Verbindungen
• Zentrale Steuertechnik mit Controller für alle angeschlossenen Batteriecubes
• Transformatorbereich zur Versorgung von Eigenstromverbrauchern
• Zentraler Anschlusspunkt zum Transformator am Netz
• Unterstützung verschiedener Spannungsniveaus (400 / 690 / 800 Volt)
• Gewicht von unter vier Tonnen pro Cube

Das System erfasst und verarbeitet kontinuierlich die BMS- und Inverter-Daten.

400V / 690V / 800V

Spannung AC

Pro Cluster 1 Control Cube

Skalierbarkeit pro System

2438 x 1800 x 2500

Abmessungen (L x W x H) mm

Leistungsstarke AC-Verteilung auf kleinem Raum

Im Inneren des Control Cubes verteilt eine Kupfersammelschiene hohe Ströme zuverlässig auf mehrere Abgänge, darunter Batteriecontainer und PV-Wechselrichter.

Alle Komponenten koppeln sich über diese Schiene an das Netz. So können Sie:

• Ströme präzise messen
• einzelne Bereiche gezielt trennen
• Wartungen sicher durchführen

Die integrierten Kupferschienen und NH-Trenner sind mit bis zu 2050 Amper belastbar und gewährleisten zugleich eine effiziente Wärmeabfuhr. Die kompakte Bauweise nutzt den verfügbaren Raum optimal aus und ermöglicht den Anschluss vieler Komponenten auf minimaler Fläche.

Speichersteuerung für maximale Lebensdauer von Batteriespeichern

EMS Cube – selbstlernendes Energiemanagement

Der EMS-Cube steuert die erneuerbare Energieanlage am Netzanschlusspunkt über den Lynus-EZA-Regler (Erzeugungsanlagen-Regler). Dieser lässt sich flexibel an die jeweiligen Parkgegebenheiten, unterschiedliche PV-Wechselrichter sowie verschiedene Fernwirktechniken der Netzbetreiber anpassen und gewährleistet auch bei schwankender Einspeisung eine stabile Netzintegration.

Mit der Machine-Learning-basierten Software sorgt er für die bestmögliche Auslastung der Batterien und gewährleistet so deren maximale Lebensdauer und Stabilität. Sie vermarktet den Solarstrom gezielt in Hochpreisphasen an den Day-Ahead- und Intraday-Märkten und setzt den Speicher für Regelenergie ein.

3 – 5 Meter

Mindestabstand zu Umzäunungen

Bis zu 10 Cluster (56,0 MWh)

pro EMS Cube

1000 x 800 x 2050

Abmessungen (L x W x H) mm
